Kit de démontage de boulons de manivelle TOOPRE TL-341 – 8 mm/10 mm

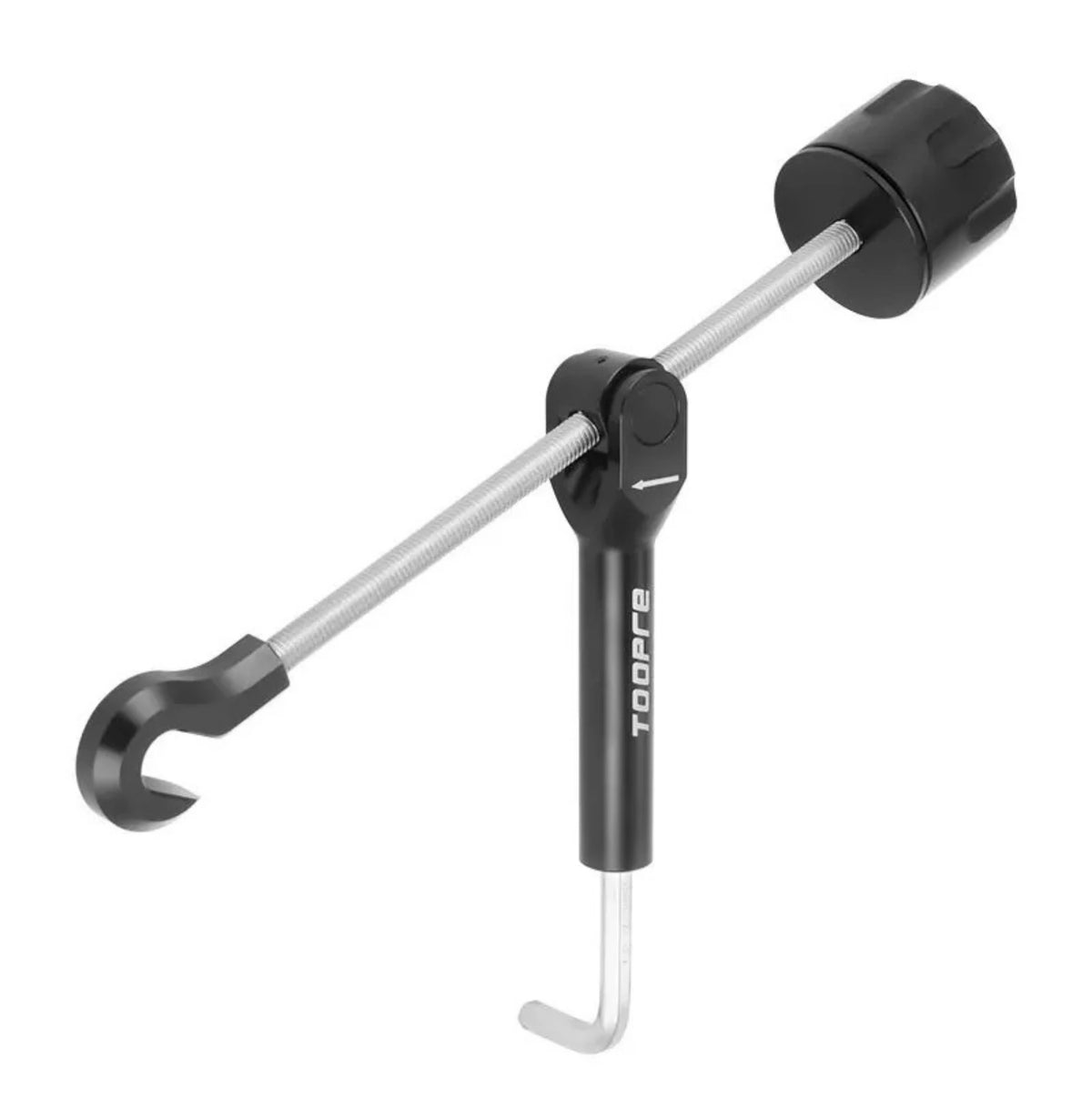

Le TOOPRE TL-341 est un kit d'outillage complet conçu pour faciliter le démontage des boulons de manivelle de 8 mm et 10 mm. Sa conception associe des pièces en aluminium usinées CNC, des tiges filetées en acier inoxydable et des clés en acier CR-V. Grâce à son volant avec roulement intégré, ses deux longueurs de tiges M10 et son axe de pédale factice, le kit permet d'adapter le montage à différentes configurations de manivelles et de travailler de manière progressive et stable.

Caractéristiques principales

• Pour boulons de manivelle 8 et 10 mm : le kit comprend des outils permettant d'intervenir sur ces deux dimensions.
• Pièces en aluminium usinées CNC : plusieurs éléments principaux sont fabriqués en alliage d'aluminium avec une finition anodisée.
• Volant avec roulement intégré : conçu pour obtenir une rotation fluide et appliquer progressivement l'effort nécessaire au démontage.
• Deux tiges filetées M10 : longueurs de 200 et 270 mm permettant d'adapter l'outil à différentes dimensions et configurations de vélo.
• Axe de pédale factice : peut remplacer temporairement la pédale afin de créer un point d'appui adapté lorsque le crochet ne peut pas prendre correctement appui sur l'axe d'origine.
• Clés hexagonales en CR-V : une version courte et une version longue de 8 mm sont fournies pour les différentes étapes du démontage.
• Adaptateur 8 vers 10 mm : étend la compatibilité aux boulons de manivelle à empreinte hexagonale de 10 mm.
• Système modulaire : les différents éléments du kit peuvent être configurés en fonction de la manivelle à démonter.

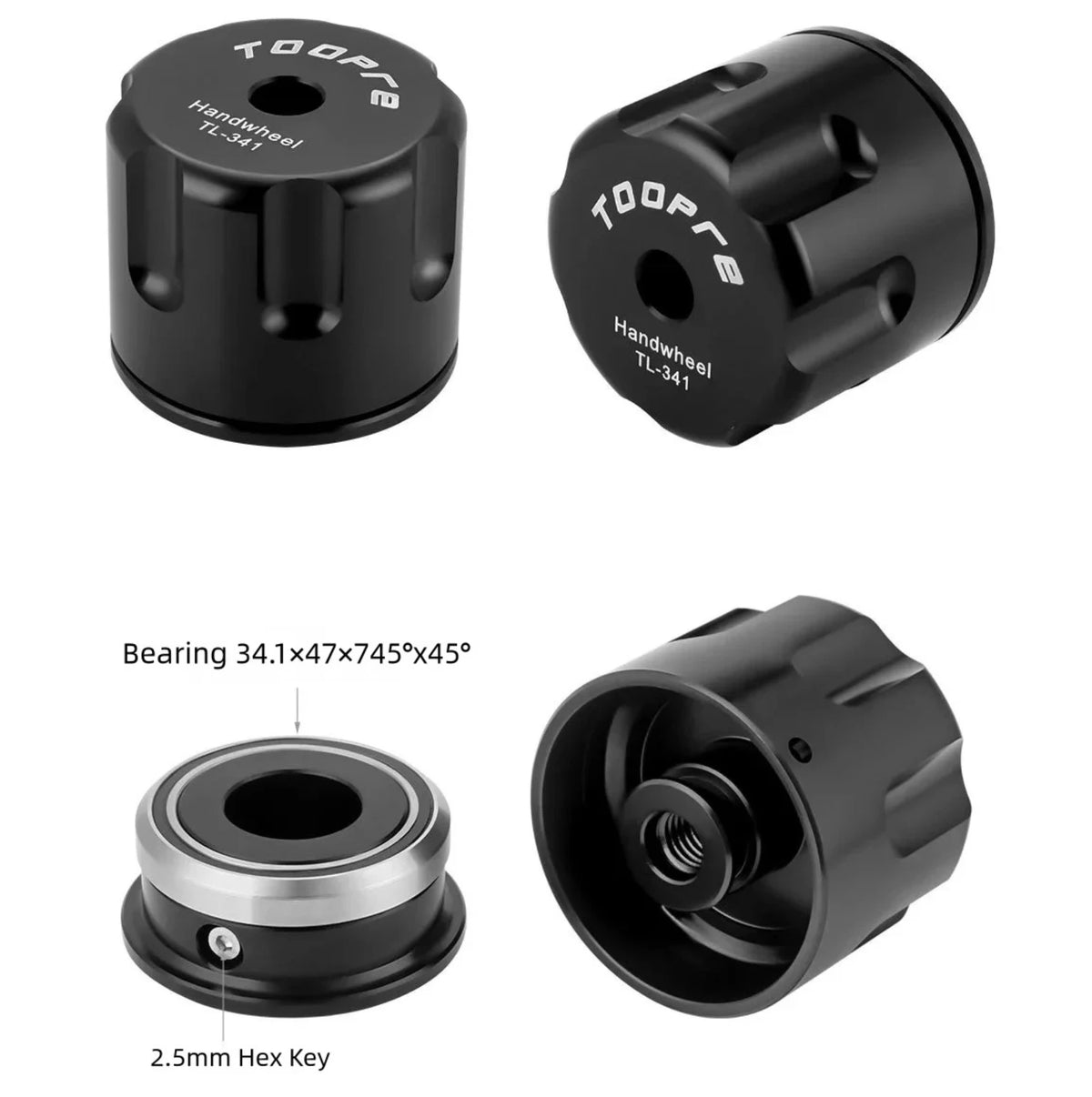

Volant avec roulement intégré

Le volant est fabriqué en alliage d'aluminium usiné CNC et intègre un roulement en acier étanche. Cette conception permet au volant de tourner de manière fluide afin d'appliquer l'effort progressivement et de conserver un fonctionnement stable pendant l'utilisation.

• Corps en aluminium usiné CNC.
• Roulement en acier étanche intégré.
• Rotation fluide.
• Conception résistante à la poussière et à l'eau au niveau du roulement.
• Dimensions de roulement indiquées : 34,1 × 47 × 7,45 mm – 45°.
• Réglage associé avec clé hexagonale de 2,5 mm.

Deux tiges filetées M10 : 200 et 270 mm

Les dimensions des cadres et des manivelles pouvant varier d'un vélo à l'autre, le TOOPRE TL-341 est fourni avec deux tiges filetées en acier inoxydable M10. Il est ainsi possible de choisir la longueur correspondant le mieux à la configuration rencontrée.

Axe de pédale factice

Lorsque le crochet de l'outil ne peut pas prendre correctement appui sur l'axe de la pédale, le kit comprend un axe de pédale factice en aluminium. Celui-ci vient remplacer temporairement la pédale afin de fournir au crochet un point de contact plus adapté et plus stable pendant l'opération.

• Filetage : M14 × 1,25.
• Empreinte : hexagonale 8 mm.
• Matériau : alliage d'aluminium.
• Permet d'obtenir un point d'appui lorsque la géométrie de la pédale d'origine ne convient pas au crochet.

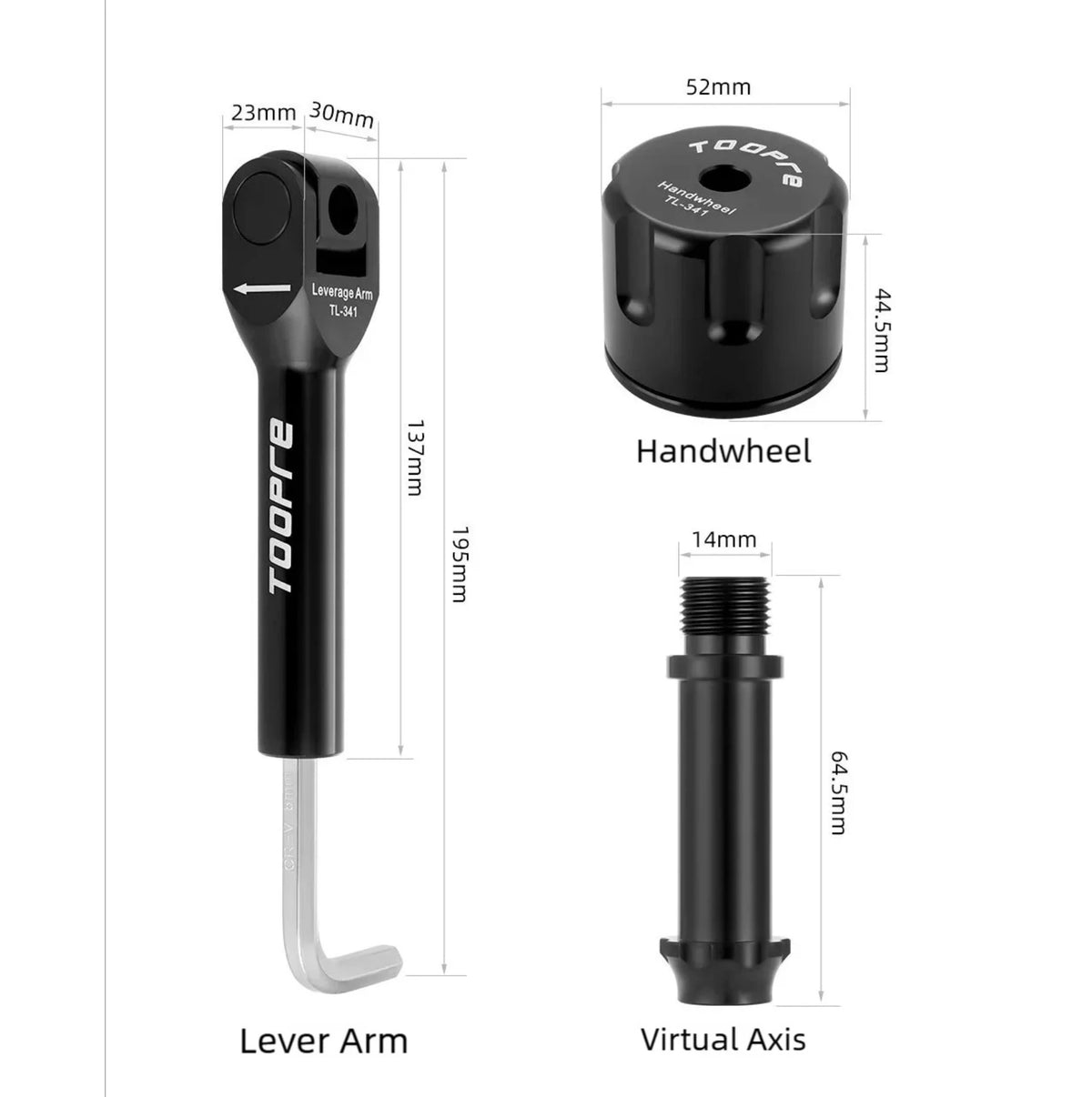

Clés hexagonales longue et courte

Le kit comprend deux clés hexagonales de 8 mm en acier CR-V. La clé courte peut être associée au bras de levier pour fournir davantage de levier lors du desserrage initial du boulon. Une fois celui-ci débloqué, la clé longue facilite la poursuite du dévissage et le retrait du boulon.

• 1 clé hexagonale courte de 8 mm.
• 1 clé hexagonale longue de 8 mm.
• Bras de levier dédié.
• Vis de réglage avec empreinte hexagonale de 2 mm.
• Conception adaptée au démontage des boulons de manivelle de 8 mm.

Adaptateur hexagonal 8 vers 10 mm

Pour étendre la compatibilité du kit, TOOPRE fournit un adaptateur hexagonal 8 mm vers 10 mm. Celui-ci permet d'utiliser l'outillage pour intervenir également sur les boulons de manivelle disposant d'une empreinte de 10 mm.

• Boulons de manivelle 8 mm : utilisation des clés hexagonales de 8 mm.
• Boulons de manivelle 10 mm : utilisation avec l'adaptateur 8 vers 10 mm.
• Adaptateur amovible pour passer facilement d'une configuration à l'autre.

Système de crochet et point d'appui

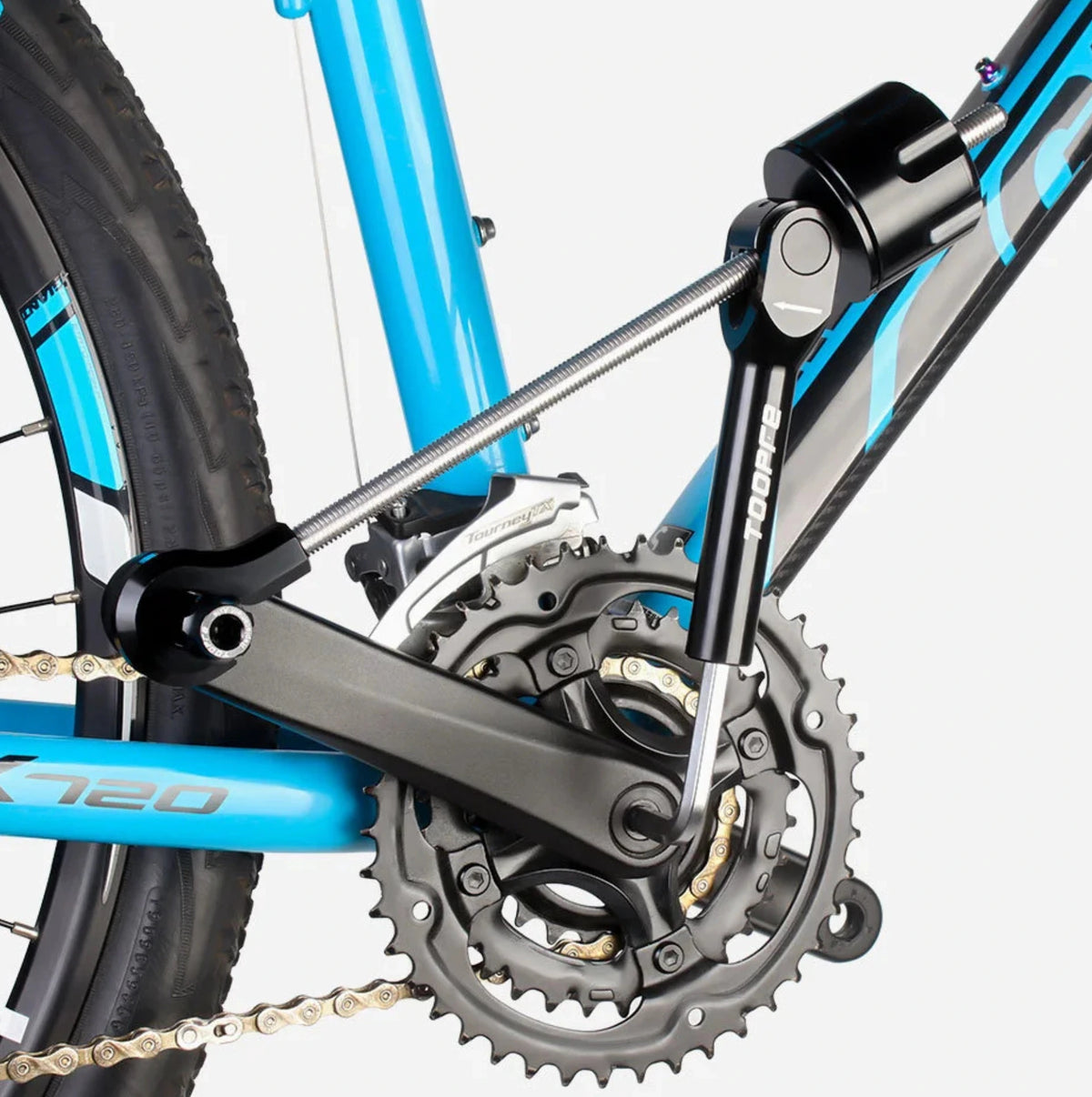

Le système utilise un crochet en aluminium associé au bras et aux autres éléments du kit afin de créer un montage stable pendant l'intervention. Lorsque la géométrie de la pédale ne permet pas un contact suffisamment précis, l'axe factice fourni peut être installé pour améliorer le positionnement du crochet.

Avant d'appliquer une force importante, il est recommandé de vérifier soigneusement que chaque élément est correctement aligné et que les différentes zones d'appui sont stables.

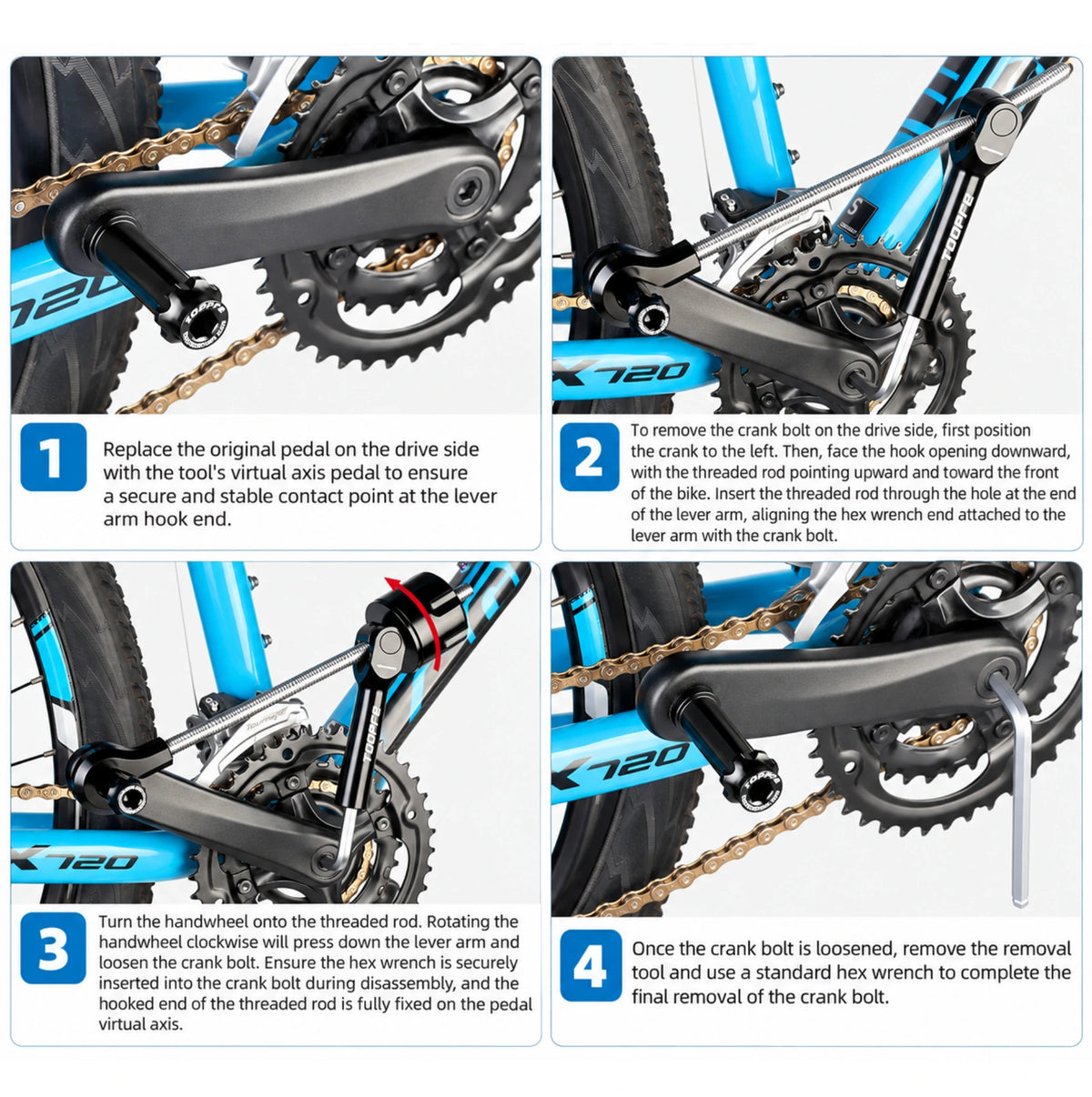

Guide d'utilisation

1. Identifiez la taille de l'empreinte du boulon de manivelle : 8 ou 10 mm.
2. Sélectionnez la tige filetée M10 de 200 ou 270 mm en fonction des dimensions et de la configuration du vélo.
3. Positionnez correctement le support, le crochet et les différents éléments nécessaires au montage de l'outil.
4. Si le crochet ne peut pas prendre correctement appui sur l'axe de la pédale, retirez celle-ci et installez l'axe de pédale factice M14 × 1,25.
5. Pour un boulon de 8 mm, utilisez la clé hexagonale courte avec le bras de levier afin d'effectuer le desserrage initial.
6. Pour un boulon de 10 mm, installez l'adaptateur hexagonal 8 vers 10 mm.
7. Une fois le boulon débloqué, utilisez la clé longue pour poursuivre son dévissage.
8. Actionnez progressivement le système en maintenant les différentes pièces correctement alignées.
9. Retirez le boulon puis démontez l'outillage avec précaution.

Précautions d'utilisation

• Vérifiez la compatibilité de la manivelle et du boulon avant d'utiliser l'outil.
• Identifiez précisément l'empreinte de 8 ou 10 mm avant de sélectionner la clé ou l'adaptateur.
• Vérifiez que le crochet et les points d'appui sont correctement positionnés avant d'appliquer un effort.
• N'utilisez pas l'outil si une pièce est mal alignée ou insuffisamment engagée.
• Lors de l'utilisation de l'axe factice, vérifiez la compatibilité du filetage M14 × 1,25.
• Appliquez l'effort progressivement afin de limiter les risques d'endommagement de la manivelle, du filetage ou de l'outillage.

Avantages

• Kit complet dédié au démontage des boulons de manivelle.
• Compatible avec les empreintes hexagonales de 8 et 10 mm.
• Pièces principales en aluminium usiné CNC.
• Tiges filetées en acier inoxydable.
• Clés hexagonales en acier CR-V.
• Volant avec roulement intégré pour une rotation fluide.
• Deux longueurs de tiges M10 pour davantage de compatibilité.
• Axe de pédale factice pour les configurations nécessitant un point d'appui différent.
• Adaptateur hexagonal 8 vers 10 mm inclus.
• Conception modulaire adaptée à différentes configurations de vélo.

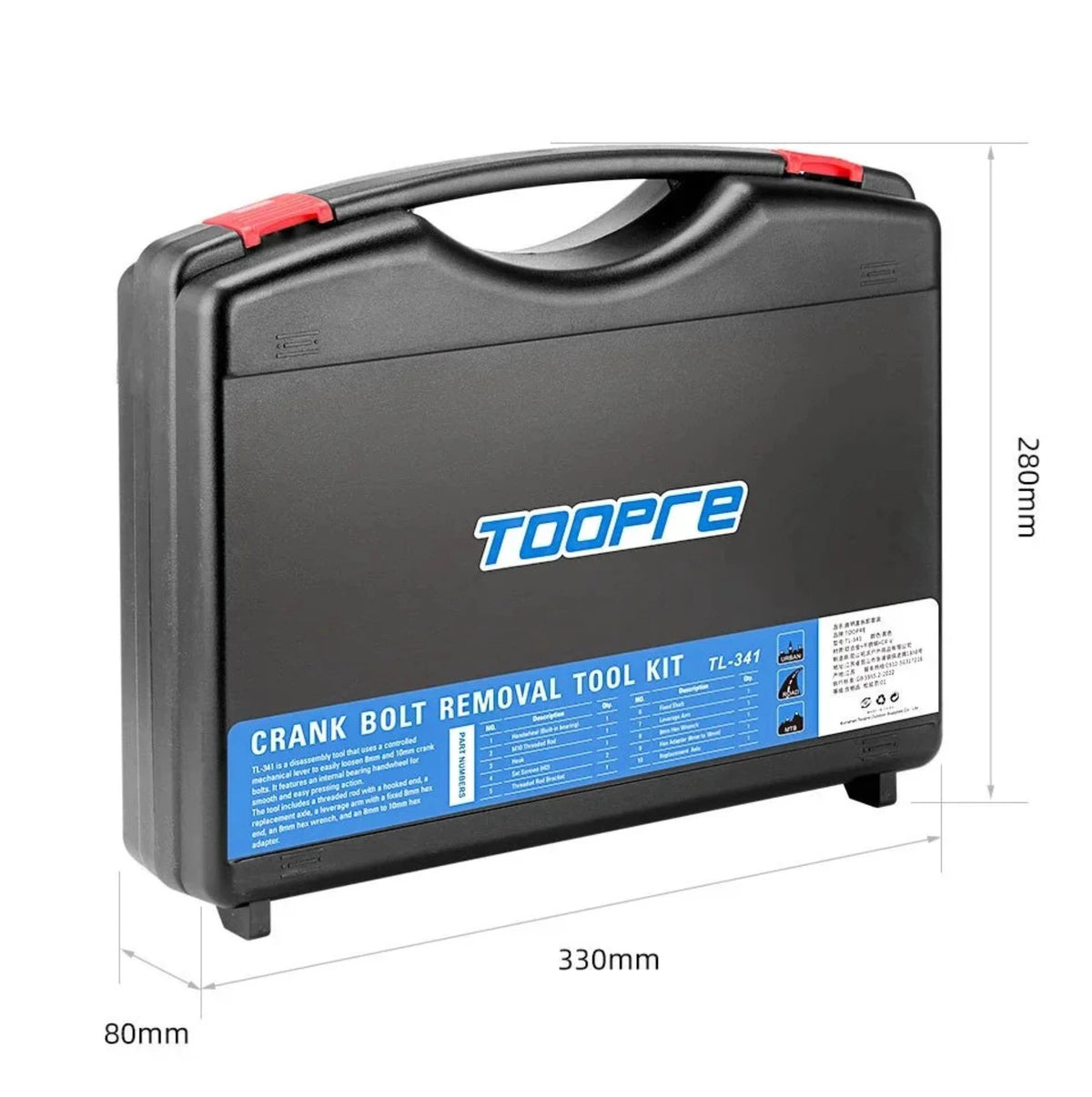

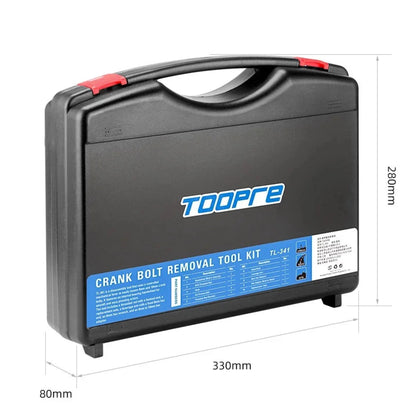

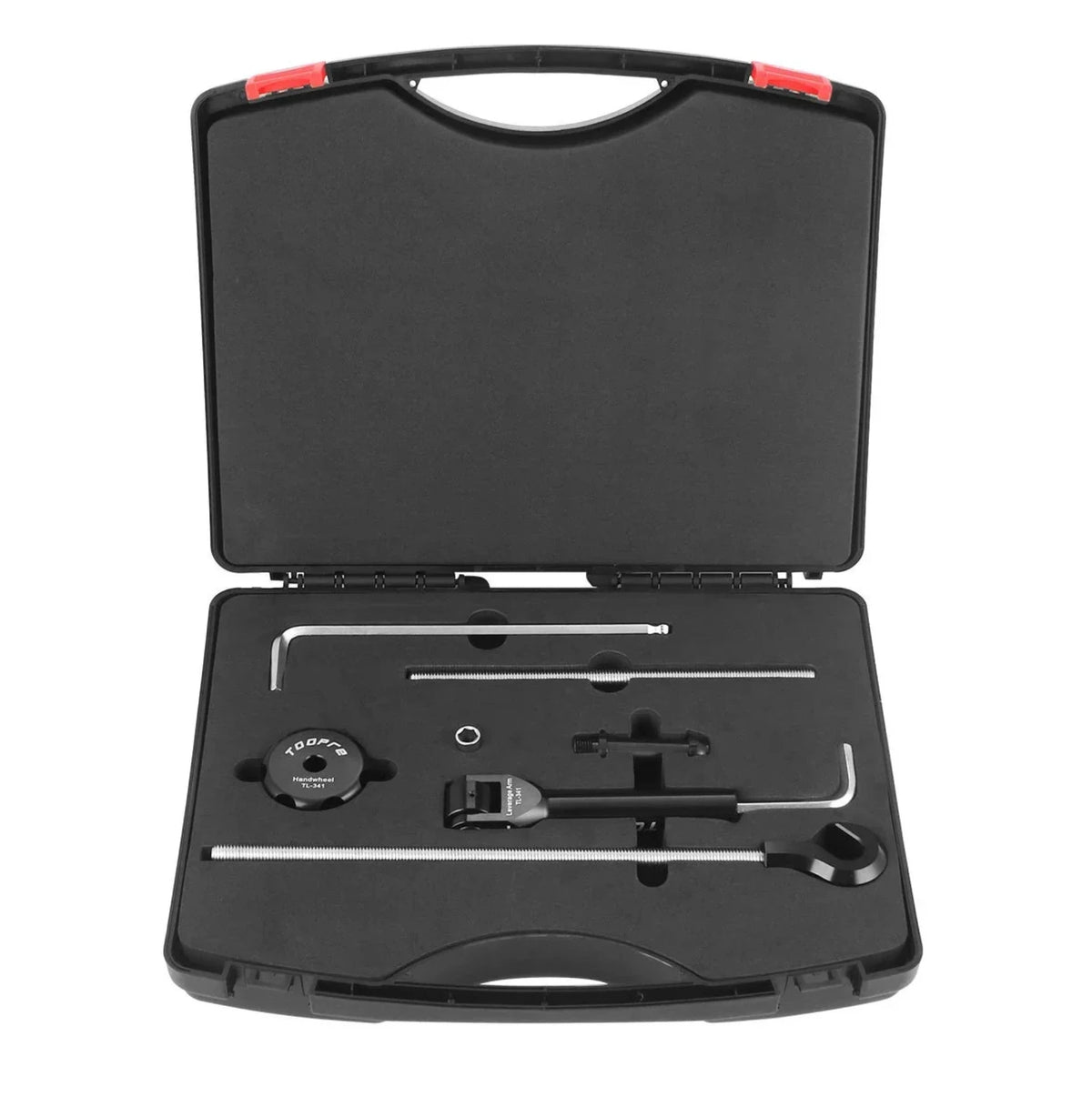

Contenu du pack

• 1 × Support de tige filetée en aluminium.
• 1 × Axe fixe en POM.
• 1 × Tige filetée M10 × 200 mm en acier inoxydable.
• 1 × Tige filetée M10 × 270 mm en acier inoxydable.
• 1 × Volant en aluminium avec roulement intégré.
• 1 × Crochet en aluminium.
• 1 × Bras de levier en aluminium.
• 1 × Axe de pédale factice en aluminium, filetage M14 × 1,25.
• 1 × Clé hexagonale courte de 8 mm en acier CR-V.
• 1 × Clé hexagonale longue de 8 mm en acier CR-V.
• 1 × Adaptateur hexagonal 8 mm vers 10 mm.
• Vis de réglage nécessaires au montage.

Le TOOPRE TL-341 réunit dans un même kit les éléments nécessaires pour intervenir sur des boulons de manivelle de 8 et 10 mm. Son volant sur roulement, ses deux tiges filetées M10, son axe de pédale factice et ses clés en CR-V offrent une solution complète et adaptable pour les opérations de démontage et d'entretien du pédalier.
